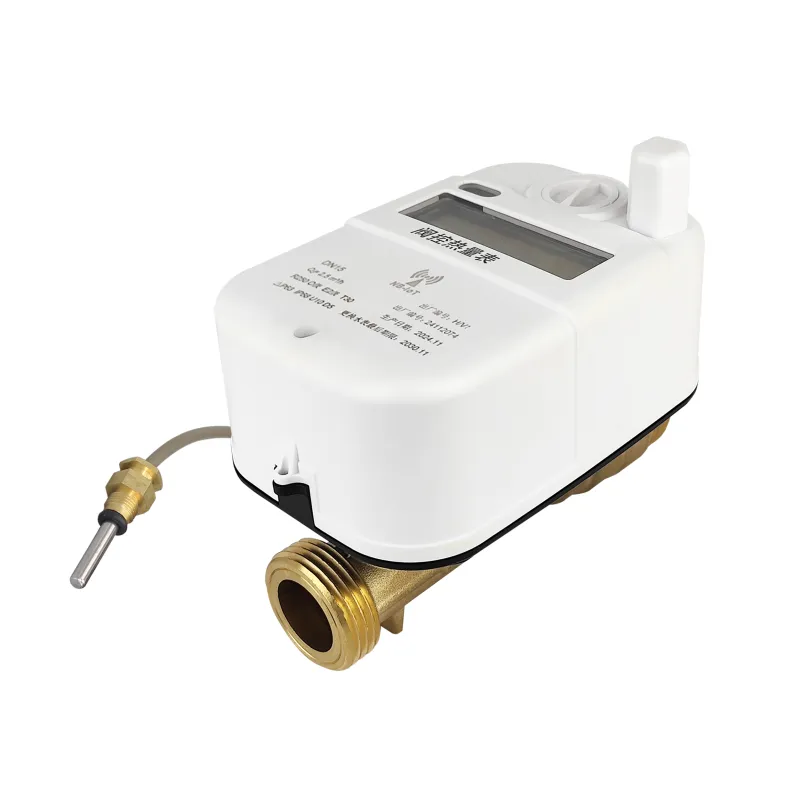

Როგორ ავირჩიოთ სამრეწველო სითხის გამომზომი მეტრი?

Სითხის ფიზიკური თვისებებისა და პროცესული პირობების ანალიზი

Დაიწყეთ სითხის ძირევანი თვისებების — ელექტრული გამტარობის, სიბლანტის, ტემპერატურის, წნევის და სისუფთავის — შეფასებით. ტემპერატურის ცვალებადობა შეიძლება გამოიწვიოს სითხის სიჩქარის სხვადასხვა რეჟიმში ±2% სიზუსტის ცვლილება — განსაკუთრებით დაარღვიოს დაბალი სიჩქარის ან გადასვლელი პირობებში სტაბილურობა. სიბლანტე პირდაპირ ავლენს წნევის ვარდნას და მისი გათვალისწინება საჭიროებს კალიბრაციის დროს; მაღალი სიბლანტის მქონე სითხეების შემთხვევაში შეიძლება მოითხოვოს სპეციალიზებული მეტრების დიზაინი ან კორექციები.

Სითხის სისუფთავე განსაკუთრებით მნიშვნელოვანია: 200 მკმ-ზე პატარა ნაკრებები შეიძლება დააბინძურონ სენსორები და გამოიწვიონ გაზომვის გადახრა. გახსნილი აირები, მოკიდებული ნაკრებები ან სუსპენზიები კი კიდევე უფრო რთულებს მოწყობილობის მუშაობას — განსაკუთრებით მაშინ, როდესაც მათი კონცენტრაცია აღემატება სენსორული მექანიზმების მუშაობას შემაფერხებელ ზღვარს (მაგალითად, მოკიდებული ნაკრებების 15%-ზე მეტი მოცულობითი წილი უმეტესობის ინფერენციული მეტრების სიზუსტეს ამცირებს).

Შეაფასეთ რეინოლდსის რიცხვი და ნაკრებების, აირების ან სუსპენზიების გავლენა სამრეწველო სითხის გამომზომი მეტრების მუშაობაზე

Რეინოლდსის რიცხვი (Re) განსაზღვრავს სითხის მოძრაობის რეჟიმს და ძლიერ ავლენს წრფივობას. Re < 2000-ზე ნაკლები მნიშვნელობის შემთხვევაში დომინირებს ლამინარული მოძრაობა, რომელიც სიჩქარეზე დაყრდნობილ მეტრებში გამოიწვევს გადახრას, თუ არ მოხდება კომპენსაცია. მყარი ნაკეთობების კონცენტრაცია 15 % მოცულობის წილზე მეტი ჩვეულებრივ არღვევს სიგნალის ხარისხს და აჩქარებს მოწყობილობის აბრაზიულ ამოიღებას — განსაკუთრებით ტურბინულ ან ვორტექსულ მოწყობილობებში. მაღალი აირის შემცველობის მოძრაობები (მაგალითად, ორფაზიანი ან აერაციული სითხეები) მოითხოვს სპეციალიზებულ ტექნიკას, როგორიცაა ორსენსორიანი ულტრაბგერითი ან კორიოლისის მეტრები, რომლებიც შეძლებენ ფაზების დინამიკის გამოყოფას; სტანდარტული ელექტრომაგნიტური ან ტურბინული მეტრები ამ პირობებში მისცემენ დაუჯანსოებელ მაჩვენებლებს.

Განსაზღვრეთ სამრეწველო სითხის გაზომვის მოთხოვნები მეტრის არჩევისთვის

Სამრეწველო სითხის გაზომვის მეტრის არჩევამდე ზუსტად განსაზღვრეთ თქვენი გაზომვის მოთხოვნები — არ მხოლოდ ტექნიკური სპეციფიკაციების სახით, არამედ ექსპლუატაციური საჭიროებების სახით. დაიწყეთ სიზუსტე გამოხატული საერთოდ როგორც წაკითხვის პროცენტული მნიშვნელობა (AR), კალიბრირებული სპენი ან სრული სკალა — მიხედვად იმისა, თუ როგორ აფასებს თქვენს პროცესს სამუშაო მახასიათებლების შესაბამობა. მიუთითეთ დასაშვები შეცდომა მინიმალურ, ნორმალურ და მაქსიმალურ სიჩქარეზე, რადგან ბევრი მეტრი უკეთესად მუშაობს საშუალო დიაპაზონში და გაუარესდება ექსტრემალურ მნიშვნელობებზე.

Განმეორებადობა — რომელიც ხშირად მნიშვნელოვნებერია ჩაკეტილი მარეგულირებლის მართვისთვის, ვიდრე აბსოლუტური სიზუსტე, — ასახავს იდენტური პირობებში მიღებული შედეგების თანმიმდევრობას. მაღალი სიზუსტის მოთხოვნის აპლიკაციებში ტიპიური მეორედ გამეორებადობა არ აღემატება 0,1%-ს.

Ტურნდაუნის კოეფიციენტი — მაქსიმალურ და მინიმალურ სიჩქარეს შორის სპენი, რომელიც სპეციფიკაციის შესაბამად იზომება — ცვლადი პროცესებისთვის ძალიან მნიშვნელოვანია. მაგალითად, საკუთრების გადაცემის შემთხვევაში შეიძლება მოითხოვოს 100:1 სპენი (კორიოლისის ტიპის მეტრები), ხოლო სტაბილური ექსპლუატაციის შემთხვევაში შეიძლება საკმარისი იყოს 3:1–10:1 სპენი (ვორტექსის ან დიფერენციალური წნევის მეტრები). სიჩქარის არასწორი პროფილირების გამო მეტრის არასწორი გაზომვა (ზედიზედ ან ქვედა გაზომვა) იწვევს დაბალ გარჩევადობას, ჭარბ წნევის კარგვას ან ადრეულ გამოსახატვას.

Ტიპიკური სამრეწველო საზომი სტანდარტები მოიცავს სიზუსტის დიაპაზონს ±0,1 %–დან ±2 %-მდე, განმეორებადობას 0,1 %-ის рамკებში და ტარდაუნ შეფარდებას 3:1–დან 100:1-მდე — რომელიც არ ირჩევა ნაგულისხმევად, არამედ ფაქტობრივი ექსპლუატაციური პირობების ცვალებადობას შესატყოლებლად.

Შეარჩიეთ სამრეწველო სიჩქარის მერხები გამოყენების მოთხოვნების მიხედვით

Სწორი არჩევანი სამრეწველო სიჩქარის მერხი ნიშნავს ტექნოლოგიის ძლიერი მხარეების რეალური შეზღუდვებთან შეთავსებას: სითხის გამტარობას, ფაზურ შემადგენლობას, დაბინძურების რისკს, საჭიროებულ სიზუსტეს და მომსახურების მიმართ ტოლერანტობას.

Შეადარეთ ელექტრომაგნიტური, კორიოლისის, ულტრაბგერითი, ტურბინული და ვორტექსის მერხები გამოყენების შემთხვევების მიხედვით

• Ელექტრომაგნიტული მეტრები უზრუნველყოფენ მაღალ სიზუსტეს გამტარ სითხეებისთვის — მათ შორის აბრაზიული სასველების და სასველი წყლის შემთხვევაში — და არ არიან მგრძნობარე სიბლანტის ან სიმკვრივის ცვლილებების მიმართ. ისინი ვერ მუშაობენ ჰიდროკარბონებზე, აირებზე ან არაგამტარ სითხეებზე. მათი მაგრობა მკაცრი გარემოებში ხშირად გამოიყენება ქიმიური დამუშავებისა და მუნიციპალური წყლის სისტემებში, სადაც საზომი შეცდომები ინდუსტრიას წლიურად დაახლოებით 740 ათასი აშშ დოლარის ზარალს იწვევს (Ponemon Institute, 2023).
• Კორიოლისის მერხები ზომავენ ჭეშმარიტ მასური ნაკადსა და სიმკვრივეს ერთდროულად, რაც მათ იდეალურ ადგილს აძლევს საკუთრების გადაცემის, დასაყოფად მოსაწყობარე და ცვალებადი შემადგენლობის მქონე პროცესებში (მაგალითად, შერევა, API-ს დოზირება). ისინი უკეთ არსებობენ სიბლანტე მქონე, ბინძურ ან მრავალფაზიან ნაკადებში — მაგრამ სრული სკალის დაახლოებით 0,1 %-ზე ნაკლები მნიშვნელობებზე სიზუსტე მნიშვნელოვნად იკლებს და დიდი დიამეტრის მილებში მნიშვნელოვნად ამაღლებენ წნევის დაკარგვას.
• Ულტრაბგერითი მეოთხები განსაკუთრებით კლემპ-ონის ვარიანტები საშუალებას აძლევენ არ შევიჭრათ სისტემაში და მოიცავენ ფართო სითხეებისა და აირების თავსებადობას — მათ შორის სუფთა სითხეები და აირები. სიჩქარის გასვლის ტიპის მეასრულები განსაკუთრებით კარგად მუშაობენ დიდი დიამეტრის წყლის ან შეკუმშული ჰაერის მილებში, სადაც წნევის დაკარგვის მინიმიზაცია განსაკუთრებით მნიშვნელოვანია; დოპლერის ტიპის მეასრულები კი შესაფერებელია სუსპენზიების გამოყენებისთვის, მაგრამ სიზუსტე იკლებს.
• Ტურბინული მეასრულები უზრუნველყოფენ განსაკუთრებით მაღალ სიზუსტეს (±0,5 %) და განმეორებადობას სუფთა, დაბალი სიბლანტეს მქონე სითხეებისთვის, როგორიცაა საწვავი ან გამხსნელები. მაგრამ ისინი ძალიან მგრძნობიარენი არიან ნაკელების, პულსაციების და საყრდენების აბრაზიული wear-ის მიმართ — რაც მათ არ აკეთებს შესაფერებელს სუსპენზიების ან გაფილტრებელი ნაკადების გამოყენებისთვის.
• Ვორტექსის მეასრულები მიაწოდებს სანდო მოცულობითი სიჩქარის მონაცემებს დაკონდენსებული ბურღვის, შეკუმშული ჰაერისა და ბუნებრივი გაზისთვის — მომარაგების მინიმალური საჭიროებებით და კარგი ტარდაუნით (ჩვეულებრივ 20:1). მათ სრულად განვითარებული, ბრუნვის გარეშე სიჩქარის პროფილი სჭირდება და ისინი ცუდად მუშაობენ ვიბრაციის ან დაბალი რეინოლდსის გარემოში.

Თითოეული ტექნოლოგიის მიერ განსაკუთრებით განსაზღვრული ტარდაუნი — კორიოლისი (მაქსიმუმ 100:1), ვორტექსი (20:1), ტურბინა (10:1–20:1) — უნდა შედარდეს მოსალოდნელ სიჩქარის ცვალებადობასთან. ამ მახასიათებლების თქვენს სითხესთან ფიზიკური მოქცევის შესაბამისად შერჩევა უზრუნველყოფს გრძელვადი სანდობლებას და არ იწვევს სისტემის ჭარბ ინჟინერულ დაპროექტებას.

Შეამოწმეთ დაყენება, შესაბამობა და გარემოსთან თავსებადობა

Განიხილეთ სწორი მიმართულების მოთხოვნები, ორიენტაცია, სივრცის შეზღუდვები და სიჩქარის დარღვევები

Სწორი დაყენება სიზუსტის საფუძველია. უმეტესობა სიჩქარის მეასოებს სტაბილიზებული, სიმეტრიული სიჩქარის პროფილი სჭირდება — რაც საკმარისი სწორი მიმართულების სიგრძით მიიღება: ჩვეულებრივ 10–20 მილის დიამეტრი მიმდინარე მხარეს და 5 მილის დიამეტრი გამავალ მხარეს მიუხედავად იმისა, რომ ზოგიერთი ტექნოლოგია (მაგალითად, ულტრაბგერითი სიმკვრივის რეგულატორებით ან კორიოლისის მეთოდით) უფრო მოკლე მიმდინარეობის განვითარებას იტანჯის, მიმართულება მნიშვნელოვანია: კორიოლისის მეტრები ნებისმიერ სიბრტვილში საიმედოდ მუშაობს, ხოლო ვორტექსისა და წნევის სხვაობის მოწყობილობებს ხშირად ჰორიზონტალური მონტაჟი სჭირდება კონდენსატის ან ნალექების დაგროვების თავიდან ასაცილებლად.

Რეტროფიტებში ან შეზღუდულ სივრცეებში კომპრომისები გამოუбежნელია — მაგრამ არ დააყენოთ მეტრები მიდამოში მიმდინარე მილების მოხრილების, შევკუმშველების, კლაპანების ან პუმპების დაწყების შემდეგ. ამ არეში მომხდარი დარღვევები მოხრილობას ან ასიმეტრიას იწვევს, რაც სიზუსტეს 1%–5% ან მეტად ამცირებს, განსაკუთრებით ტურბინულ, ულტრაბგერითი და ვორტექსის მეტრებში. მილების განლაგების, სივრცის სიგანის, ვიბრაციის წყაროების და გარემოს პირობების დოკუმენტირებას მოიცავის წინასადგური ადგილის შემოხედვა, რომელიც დაგვეხმარება გადავწყვიტოთ, საჭიროებს თუ არ საჭიროებს შენადგური სითხის მოწყობილობის გამოყენება ან სხვა მეტრის არჩევა. ამ ეტაპის გამოტოვება მომავალში ხელახლა კალიბრაციას, შეწყვეტას ან მეტრის შეცვლას შეიძლება გამოიწვიოს.

Დაადასტურეთ ჰიგიენის (მაგ., FDA), უსაფრთხოების (მაგ., ATEX) და ფუნქციონალური უსაფრთხოების (მაგ., SIL) სტანდარტებთან შესაბამობა

Რეგულატორული შესაბამობის უზრუნველყოფა უნდა დაიწყოს შერჩევის ეტაპზე — არ არის შესაძლებელი მონტაჟის შემდეგ. საკვების, სასმელის, რძის და ფარმაცევტული საწარმოების პირობებში, FDA 21 CFR 177.2600 , 3-A სანიტარული სტანდარტები ან EHEDG-ის მითითები მოითხოვენ სითხის მოქმედების ქვეშ მყოფი მასალების არ იყოს ტოქსიკური, კოროზიის მიმართ მდგრადი და გასუფთავებადი — ხშირად საჭიროებს ტრი-კლემპის შეერთებებს, პოლირებულ ზედაპირებს (Ra ≤ 0.8 µm) და გამოსადევნებლად შექმნილ დიზაინს.

Საშიშ ზონებში — ნავთობისა და აირის, ქიმიური საწარმოების, სახორცის დამუშავების და სახორცის დამუშავების საწარმოებში — ATEX (ევროკავშირი) ან IECEx სერტიფიკაცია აუცილებელია. დაადასტურეთ, რომ მეტრის აირის ჯგუფი (მაგ., IIC), ტემპერატურის კლასი (მაგ., T4) და დაცვის ტიპი (მაგ., Ex d, Ex ia) შეესაბამება ზონის კლასიფიკაციას.

Სადაც სიჩქარის მონაცემები მიეწოდება უსაფრთხოების ინსტრუმენტულ სისტემებს (SIS), IEC 61508 და დაკავშირებული SIL რეიტინგები მოქმედებს. SIL 2 ან SIL 3 მარყუჯებში გამოყენებული საზომი მოწყობილობები უნდა დაამტკიცონ დამტკიცებული უარყოფითი შედეგების სიხშირე და დიაგნოსტიკური მოცულობა — რაც სამესამართლო სერტიფიცირებით (მაგ., exida, TÜV) უნდა დამტკიცდეს. ელექტრო გრაუნდინგი, კაბელების მიმართულება და გარემოს დაცვა (IP67/IP69K) ასევე შედის შესატყარებლობის სფეროში.

Ამ მოთხოვნების ადრეული ვალიდაცია თავიდან აიცილებს ძვირადღირებულ ხელახალ დიზაინს, აუდიტის ჩავარდნას ან საფრთხის შემცველ ექსპლუატაციას — რაც ამაგრებს როგორც EEAT-ის სანდოობას, ასევე ოპერაციულ მდგრადობას.

Ხშირად დასმული კითხვები

Რომელი ფაქტორები უნდა გაითვალისწინოს სითხის თვისებების ანალიზის დროს სითხის სიჩქარის საზომ მოწყობილობებისთვის?

Ძირევანი ფაქტორები მოიცავს სითხის ელექტრულ გამტარობას, სიბლანტეს, ტემპერატურას, წნევას და სისუფთავეს. ნაკრები, გახსნილი აირები და სუსპენზიები შეიძლება მნიშვნელოვნად გავლენა მოახდინონ საზომი მოწყობილობის სიზუსტეზე.

Როგორ ახდენს რეინოლდსის რიცხვი გავლენას სითხის სიჩქარის საზომ მოწყობილობების მუშაობაზე?

Რეინოლდსის რიცხვი განსაზღვრავს სითხის მოძრაობის რეჟიმს; ლამინარული მოძრაობა (Re < 2000) იწვევს სიჩქარეზე დაფუძნებული საზომი მოწყობილობებში გადახრას, თუ ის არ არის კომპენსირებული, ხოლო სიმტკიცე ან აირის შემცველობა შეიძლება დააზიანოს სიგნალის მთლიანობა.

Რომელი სამრეწველო ნაკადის საზომი მოწყობილობების ტიპებია შესაფერებელი მრავალფაზიანი სითხეებისთვის?

Კორიოლისის და ორმაგი სენსორის ულტრაბგერითი საზომი მოწყობილობები იდეალურია მრავალფაზიანი სითხეებისთვის, რადგან ისინი შეძლებენ ფაზების დინამიკის გამოყოფას, რასაც ჩვეულებრივი ელექტრომაგნიტური და ტურბინული საზომი მოწყობილობები ვერ აკეთებენ.

Რა მნიშვნელობა აქვს შესაბამობას ნაკადის საზომი მოწყობილობების დაყენების დროს?

Შესაბამობა უზრუნველყოფს უსაფრთხოებას, ჰიგიენას და რეგულატორულ სტანდარტებს, როგორიცაა FDA, ATEX და SIL სერტიფიკატები, რაც თავიდან აიცილებს აუდიტის ჩავარდნას და უსაფრთხო ექსპლუატაციას.

Შეიძლება თუ არა ნაკადის საზომი მოწყობილობების სიზუსტე იყოს გავლენაში დაყენების პირობების მიერ?

Კი, საკმარისი სწორი მიმართულების მანძილის გარეშე მანძილის სიგრძე, არასაკმარისი დაყენების ორიენტაცია და მიმდებარე არეში მოთავსებული აღჭურვილობა (მაგალითად, მიმართულების ცვლილების ადგილები ან ვენტილები) შეიძლება შეამციროს საზომი მოწყობილობის სიზუსტე 5%-მდე.
