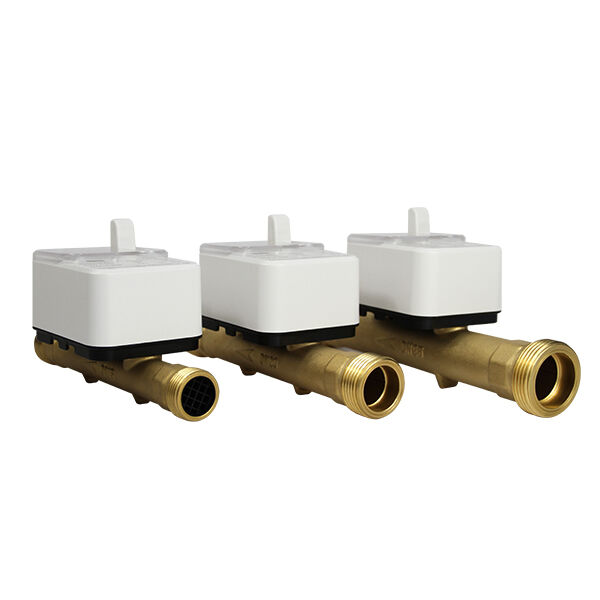

Hvilke BTU-målere oppfyller behovene for energimåling i kommersielle bygninger?

Kjerne-teknologier for BTU-målere i kommersielle VVS-systemer

Mekaniske, ultralyd- og elektromagnetiske BTU-målere: Hvordan de fungerer og hvor hver enkelt presterer best

For kommersielle VVS-systemer er det helt nødvendig å få nøyaktige målinger av termisk energi, noe som har ført til økende interesse for tre hovedtyper BTU-målere. Mekaniske målere fungerer ved at turbiner roterer når væske strømmer gjennom dem. Disse er ganske rimelige når de brukes i rene vannsystemer, men de har problemer fordi alle bevegelige deler ofte slites raskt og krever regelmessig vedlikehold. Ultralydsmålere bruker en annen metode, hvor de beregner strømmen basert på hvor lang tid det tar for lydbølger å bevege seg gjennom røret. Den store fordelen her er at det ikke er nødvendig å kutte i rør for installasjon, i tillegg er det absolutt ingen trykkfall over måleren. De takler skitne væsker og svævende strømningshastigheter mye bedre enn andre alternativer. Deretter har vi elektromagnetiske målere som baserer seg på Faradays lov og oppdager spenningsendringer i ledende væsker. Med en nøyaktighetsgrad på omtrent ±0,5 % yter disse utmerket i systemer som bruker glykol-løsninger, noe som gjør dem til populære valg innen mange industrielle applikasjoner der presisjon er viktigst.

Ultralydteknologi dominerer moderne installasjoner på grunn av sin ikke-invasivt design og lave livssykluskostnader, mens elektromagnetiske målere forblir standarden for kritiske faktureringsgradsapplikasjoner i henhold til ASHRAEs ytelsesstandarder fra 2023.

Klemme-på vs. I-linje BTU-målere: Balansere installasjonslettelse, nøyaktighet og langtidspålitelighet

Hvordan noe installeres, er viktig når det gjelder å få nøyaktige målinger og sørge for smidig drift. Clamp-on-målere fungerer ved at de festes utenpå røret, slik at det ikke er nødvendig å stoppe hele systemet under installasjon. Disse er gode valg for kortvarige overvåkningsprosjekter, leide lokaler eller når oppgraderinger gjøres i faser. Men husk på at disse eksterne sensorene kanskje ikke alltid er svært nøyaktige. Nøyaktigheten varierer ofte med pluss/minus 5 prosent avhengig av hvilket rørmateriale som brukes, hvor tykke veggene er og om det er isolasjon rundt røret. I situasjoner der presisjon er viktigst, er inline-målere veien å gå, selv om de krever innskjæring i eksisterende rør. De gir mye bedre nøyaktighet, omtrent pluss/minus 1 prosent, fordi de kommer i direkte kontakt med væsken. I tillegg skaper sveising eller flensforbindelser sterkere koblinger som tåler lekkasje bedre over tid, spesielt viktig i systemer med høyt trykk.

For leietakerfakturering i bygninger med flere leietakere gir in-line-konfigurasjoner bevist stabilitet over 10 år med <0,5 % årlig avdrift. Clamp-on-alternativer egner seg for energirevisjoner der en toleranse på ±7 % er akseptabel, men deres hyppigere kalibrering øker vedlikeholdskostnadene med omtrent 30 % over et tiårsforløp, ifølge studier innen driftsledelse.

Nøyaktighet, sertifisering og regelverksmessig overholdelse for faktureringsklasse BTU-målere

EN 1434, MID klasse 2 og CRN-sertifiseringer: Hva betyr de for kommersiell legitimitet og godkjenning fra nettoperatører

Når det gjelder faktureringsklasse BTU-målere, er sertifiseringer ikke bare ønskelig å ha – de er absolutt nødvendige. EN 1434, som er Europas standard for varmemålere, krever nøyaktighet innenfor pluss eller minus 1 til 2 prosent ved ulike temperaturer og strømningshastigheter. Dette sikrer at vi får nøyaktige målinger av termisk energi. MID Class 2-sertifisering tillater at disse målerne kan brukes lovlig til nettleie-fakturering i hele Den europeiske unionen. I Canada betyr en Canadian Registration Number (CRN) at utstyret oppfyller sikkerhetskravene for trykksystemer. Hvis en anlegg ikke har riktige sertifiseringer, begynner problemene å oppstå. Nettleverandører kan avvise undermålerdataene helt. Leietakere kan ende opp med å krangle om regningene. Og verste av alt: all investert penger i forbedring av energieffektivitet ser plutselig usikker ut under revisjoner, fordi det mangler solid dokumentasjon.

Nøyaktighetskrav etter bruksområde: Leietakerfakturering vs. undermåling vs. energieffektivitetsbenchmarking

Presisjonskrav varierer betydelig etter anvendelse:

• Leietakerfakturering krever ±2 % feil – krever EN 1434 klasse 2 eller MID klasse 2-sertifisering for å unngå inntektsbortfall og juridisk eksponering.
• Undermåling for intern kostnadsfordeling godtar ±3–5 % feil, men har likevel nytte av MID- eller CRN-validering for å være klar til revisjon.
• Energievaluering , som fokuserer på trendanalyse fremfor økonomisk avregning, aksepterer ±5–10 % variasjon.

Valg av måler tilpasset det spesifikke bruksområdet unngår unødvendige kapitalutgifter – ingen behov for faktureringsnøyaktighet i diagnostiske eller trendvurderingsapplikasjoner.

Tilpasse BTU-målerspesifikasjoner til reelle kommersielle systemparametre

Væsketype, temperaturområde og strømningshastighet: Kritiske tekniske parametere for pålitelig valg av BTU-måler

Når man velger en BTU-måler, er det egentlig tre hovedfaktorer som må tilpasses riktig: hvilken type væske som går gjennom systemet, hvilket temperaturområde det opererer i, og hvor fort væsken strømmer. De faktiske termiske egenskapene betyr mye også. Vann fungerer fint for mange anvendelser, men når systemer bruker etylenglykolblandinger eller andre spesielle varmeoverføringsvæsker, endrer dette seg. Ta et vanlig scenario der noen har en 30 % glykolløsning som går gjennom rørene. Dette reduserer faktisk spesifikk varmekapasitet med omtrent 15 % sammenlignet med rent vann. Det betyr at måleravlesningene kan bli feil med mindre produsenten justerer for dette under produksjonen, eller om programvaren kompenserer på en eller annen måte. Ellers kan systemet konsekvent vise lavere verdier enn det som faktisk skjer.

Driftstemperaturområdet må dekke alt systemet kan komme ut for. Standardmålere fungerer godt mellom -4°F og 302°F (-20°C til 150°C), men problemer begynner når temperaturene går utenfor disse grensene. For kjøligevannssystemer som kjører under 40°F (4°C), er det behov for spesiell oppmerksomhet, siden vanlig utstyr ikke håndterer frostvæske ordentlig. Når det gjelder strømningshastigheter, er det like viktig å få dette rett. Målere som er for små, skaper alle mulige problemer som turbulens og trykkfall så snart strømningen overstiger ca. 10 gallon per minutt (ca. 38 liter). Omvendt har for store målere problemer med å registrere noe under omtrent en halv gallon per minutt (noe under 2 liter). Å feiltolke disse tallene kan føre til målefeil fra 5 % til 15 %, noe som absolutt ikke er ubetydelig. Slike unøyaktigheter ødelegger leietakeres regninger eller forstyrrer beregninger av energieffektivitet fullstendig. Før du kjøper noe utstyr, sørg for å sjekke hvilke spesifikasjoner som faktisk samsvarer med reelle driftsforhold, i stedet for bare å gå etter det som står trykt på esken.

BTU-meterinstallasjoner i flerleietakere for kommersielle anlegg

Termisk energifordeling på leietaker-nivå i kjøpesentre, kontorbygg og fjernvarmetilkoblinger

BTU-målere sørger for at alle betaler sin rettmessige andel når det gjelder termisk energi, ved å spore faktisk forbruk akkurat der leietagere bor eller arbeider. Ta handlesteder for eksempel i dag. I stedet for å bare gjette basert på hvor stor en butikk er, kan senteroperatører nå fakturere butikker etter hva de faktisk bruker til oppvarming og nedkjøling. Denne overgangen fra gjetting til reelle data gjør leietakere mer fornøyde, fordi de ikke blir overbelastet for plass de ikke utnytter fullt ut. Også kontorbygg blir smartere på dette. Mange kommersielle bygninger installerer disse målerne enten per etasje eller til og med ned til spesifikke kontorleiligheter, slik at de kan se nøyaktig hvor mye av ventilasjonsenergien som går. Dette hjelper selskaper med å dokumentere sine miljømessige kvalifikasjoner for LEED-sertifisering, samtidig som de kan identifisere områder der energi kanskje sløses bort. Og la oss ikke glemme fjernvarmesystemene som kobler flere bygninger. Her virker BTU-målere som kontrollpunkter mellom hovedanlegget og hver bygnings inngang, og sørger for at alt følger lokale forskrifter og oppfyller avtalte leveransestandarder uten at noen blir shortchanged.

Dette nivået av detaljrikdom forhindrer kostnadsforskyvning mellom leietakere og gir innsikt i forbruket – noe som ifølge etterstudier fra porteføljer i Nord-Amerika og Europa har vist seg å fremme 12–18 % energibesparelse blant kommersielle leietakere.

Ofte stilte spørsmål

Hva er de viktigste typene BTU-målere som brukes i kommersielle VVS-systemer?

De viktigste typene BTU-målere er mekaniske, ultralyd- og elektromagnetiske målere. Mekaniske målere bruker turbinrotasjoner, ultralydmålere bruker lydbølgers transporttid, og elektromagnetiske målere bruker spenningsinduksjon i væske.

Hvorfor er sertifisering viktig for faktureringsklasse BTU-målere?

Sertifisering, som EN 1434, MID klasse 2 og CRN, sikrer at BTU-målere oppfyller krav til nøyaktighet og sikkerhet for nettleie og etterlevelse, og dermed unngår tvister og økonomiske feil.

Hvordan skiller klemme- og innbygnings-BTU-målere seg fra hverandre?

Klemmebare BTU-målere festes eksternt til rør uten at anlegget må stenges ned, og er egnet for midlertidig overvåkning, mens innbygningsmålere krever at rør kuttes, men tilbyr høyere nøyaktighet og pålitelighet ved direkte måling av væsken.

Hvilke faktorer er viktige når man velger en BTU-måler?

Viktige faktorer inkluderer type væske, temperaturområde for drift og strømningshastighet. Hver av disse påvirker målerens ytelse og nøyaktighet i den gitte applikasjonen.
