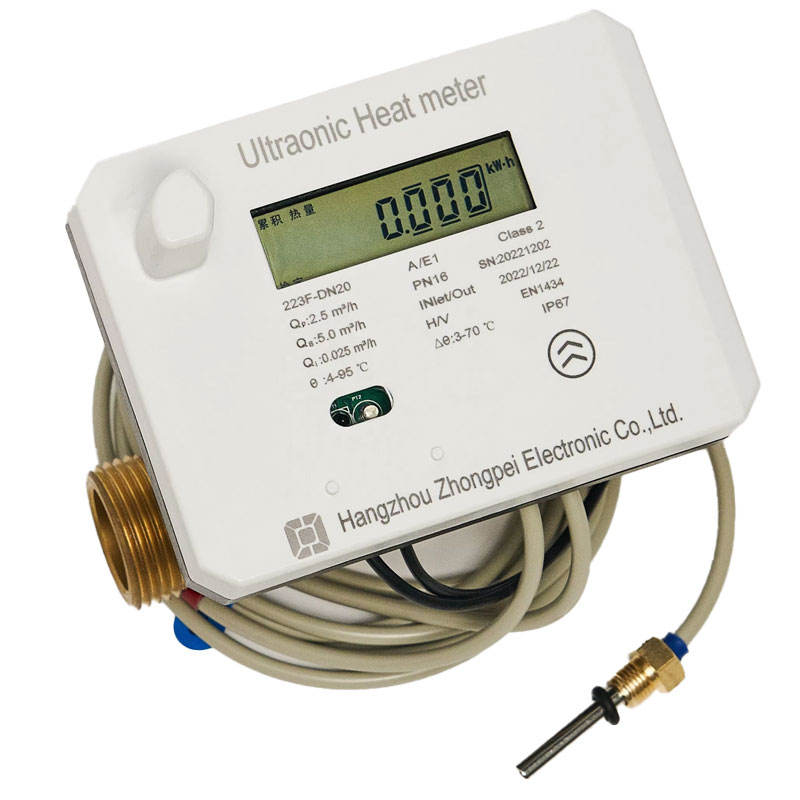

Isı ölçerlerin ölçüm doğruluğunu etkileyen faktörler nelerdir?

Isı Sayaçları Doğruluğuna Etkisi Olan Temel Bileşenler

Termal Enerji Ölçümünde Akış Sensörleri, Sıcaklık Sensörleri ve Hesaplayıcıların Rolü

Günümüzde ısı sayaçları, birlikte çalışan üç ana bileşene dayanmaktadır. Akış sensörleri sistemin içinden ne kadar su geçtiğini izlerken, sıcaklık sensörleri giriş ve çıkıştaki su sıcaklıkları arasındaki farkı tespit etmek için çiftler halinde çalışır. Hesaplama bileşeni daha sonra termodinamik formüller kullanarak ne kadar termal enerjinin kullanıldığını tam olarak hesaplar. Evler için çoğu Sınıf 2 sayaç, sıcaklık sensörleri platin direnç termometreleri için IEC 60751 standartlarına uyduğu sürece yaklaşık artı eksi %5 doğruluk aralığında kalır; bu da 0 ila 100 derece Celsius arasında oldukça doğru olmaları gerektiği anlamına gelir. Ancak ölçümü 0,01 kWh'ye kadar yapabilen çok hassas hesaplayıcılar ile bunlara kıyasla daha az iyi olan ve genellikle yaklaşık %2 oranında hata yapan eski akış sensörleri arasında bir uyumsuzluk olduğunda sorunlar ortaya çıkmaya başlar. Bu tür uyumsuzluklar aslında pratikte sıkça meydana gelir ve saha testleri, zamanla bu küçük hataların birikerek tüm sistemlerde toplamda %5,7'ye varan yüksek yanlışlıklara neden olabileceğini göstermiştir.

Hesap Makinesi Çözünürlüğü ve Algoritmalarının Nihai Isı Okumalarını Nasıl Etkilediği

En yeni nesil hesap makineleri, glikol karışımlarıyla çalışırken hataları yaklaşık yüzde yarım oranında azaltmaya yardımcı olan akışkan yoğunluğundaki değişimlere göre ayarlamalar yapan akıllı algoritmalar içerir. Ayrıca eski modellere kıyasla ani akış dalgalanmaları gibi zorlu durumlarla çok daha iyi başa çıkarlar. 16 bitlikten 24 bitlik işlemcilere geçiş de önemli bir fark yaratır. Testler, bu yeni nesil çiplerin EN 1434 standartlarına göre yuvarlama sorunlarını yaklaşık yüzde kırk oranında azalttığını göstermektedir. Çoğu cihaz benzer donanım özelliklerine sahip olsa da farklı şirketler hesaplama formüllerini gizli tuttukları için markalara göre sonuçlar oldukça farklılık gösterebilir. 2022'de yapılan ilginç bir çalışmada laboratuvarların tamamen aynı ısı koşullarında aynı ekipmanı test etmesi sonucunda elde edilen çıktıların %1,8 ile %3,2 arasında değiştiği görülmüştür. Zamanla küçük farkların birikerek büyüdüğü hassas uygulamalarda bu tür değişkenlikler önem kazanmaktadır.

Vaka Çalışması: Bileşen Uyumsuzluğunun Sınıf 2 Isı Sayacında %5 Sapmaya Neden Olması

İskandinav bölgesel ısıtma projesi, bileşen düzeyinde sertifikalara rağmen entegrasyon sorunlarının nasıl performansı zayıflattığını gösterdi:

• Akış sensörü : ±2,5% belirsizlik (DN25 ultrasonik tip)
• Sıcaklık sensörleri : ±0,4°C eşleştirilmiş çift
• Hesap makinesi : EN 1434 uyumlu algoritmalarla 0,01 kWh çözünürlük

Sistem testleri, debi ve sıcaklık veri girişleri arasındaki zaman senkronizasyon gecikmeleri nedeniyle %5,2'lik bir aşırı kayıt tespit etti. Bu, bileşenlerin tek tek değerlendirilmesine kıyasla genel belirsizliği üç kat azaltan sistem kalibrasyonunun önemini vurgular.

Kalibrasyon Uygulamaları ve Uzun Vadeli Ölçüm Güvenilirliği

Sistem düzeyinde ve ayrı kalibrasyon: Doğruluk sonuçlarındaki farklılıklar

Bütün ısı ölçer kurulumunu gerçek işletme koşullarında test ettiğimizde, yani sistem seviyesi kalibrasyonu olarak adlandırdığımız işlemde, bileşenlerin 2023 Kalibrasyon Kılavuzu'na göre ayrı ayrı kalibre edilmesiyle karşılaştırıldığında entegrasyon sorunları yaklaşık %40 oranında azalmaktadır. Bu yaklaşım, sıcaklık sensörlerinin yavaş tepki vermesi ve akış ölçümlerini bozması gibi işletim sırasında farklı parçaların nasıl dinamik olarak etkileşime girdiğini dikkate almaktadır. Elbette her bir parçayı ayrı ayrı kalibre etmek daha hızlıdır, ancak bu yöntem zamanla mekanik aşınma veya farklı yazılım parçalarının aynı sistem içinde uyumlu çalışamaması gibi daha büyük kapsamlı sorunları göz ardı etmeye eğilimlidir.

Zamanla kalibrasyon sapması ve ısı ölçer performansına etkisi

Sınıf 1 metre bile, sensör yorgunluğu ve sıvı kirliliği nedeniyle yıllık yaklaşık% 0.8 doğruluk bozulması yaşar (Ponemon 2022). Bu hareket asimetriktir; glikol tabanlı sistemlerde, sıcaklık sondaları akış sensörlerinden %23 daha hızlı hassasiyet kaybeder. Sonuç olarak, üreticiler, sabit aralıklar yerine öngörüsel algoritmalar kullanarak koşul tabanlı yeniden kalibrasyonu giderek daha fazla önermektedir.

Sahada kanıt: Sistem kalibreli sayaçlar belirsizlik oranını %15 azaltır

450 uzaktan ısıtıma bağlı tesis üzerinde yapılan 12 aylık bir çalışmada, sistem kalibreli sayaçların %2,1 doğruluğunu koruduğu ve ayrı kalibreli birimlerin %3,7'lik performansını aştıkları tespit edildi. Gelişim, aynı anda akış türbülansı ve geçici sıcaklık değişikliklerine göre ayarlayan birleşik hata telafiinden kaynaklanır.

Kesinlik sınıfları arasında periyodik yeniden kalibrasyon gerekliliğini tartışmak

Sınıf 2 ve 3 sayaçlar genellikle yıllık %0,5'lik bir sapma gösterir—sıklıkla kabul edilebilir düzenleyici sınırlar içinde kalır—buna karşılık Sınıf 1 cihazlar alt-%1 doğruluk iddialarını korumak için her 18-24 ayda bir yeniden kalibre edilmelidir. 2025 yılına kadar, yerleşik referans sensörleriyle birlikte gelen yeni nesil kendini tanımlama sistemleri, kararlı tesislerde güvenilir çalışmayı beş yıla kadar uzatabilir.

Küresel Doğruluk Standartları ve Sınıflandırma Sistemleri

Önemli Standartlar: EN 1434, OIML R75, ASTM E3137 ve CSA 900.1-13 Karşılaştırması

Isı sayacı doğruluğu, bölgesel ihtiyaçlara göre uyarlanmış uluslararası standartlara uyuma bağlıdır:

• EN 1434 (Avrupa): Sıcaklık sensörleri için ±%3 sapma toleransı gerektirir ve testlerde %30 glitkol-%70 su karışımı kullanılır
• OIML R75 (Küresel): ∆T=10K'de çalışan sayaçlar için ±%2 belirsizlik belirtir 1. Sınıf sayaçlar için ∆T=10K'de saf su ile test edilir
• ASTM E3137 (Kuzey Amerika): Hacimsel akış doğruluk eşiğini %0,5 olarak belirler
• CSA 900.1-13 (Kanada): Sıfırın altındaki işlemler için donma koruması doğrulamasını içerir

Bu farklı test koşulları, sınır ötesi uyumluluğu zorlaştıran ayrı kalibrasyon referansları oluşturur.

Sınıf 1, Sınıf 2 ve Sınıf 3 Sayıcılar ve Pratik Etkilerini Anlamak

Doğruluk sınıfları, operasyonel performansı tanımlar:

• 1. Sınıf : ±%2 hata (bölgesel ısıtma şebekelerinde kullanılır)
• Sınıf 2 : ±%4 tolerans (ticari HVAC sistemlerinde yaygındır)
• Sınıf 3 : ±%6 değişkenlik (temel konut izleme için uygundur)

Ancak gerçek dünya koşulları performansı etkiler. 2023 Uluslararası Enerji Ajansı çalışmasına göre, düşük debili uygulamalarda (<0,6 m³/saat) Sınıf 2 sayıcılar ortalama %1,9 fazla ölçüm yapmıştır ve bu sınıflandırma limitlerini aşmaktadır.

Farklı Düzenleyici Gereksinimlerinden Kaynaklanan Çokuluslu Projelerdeki Zorluklar

HVAC montajcılarının yaklaşık %45'i farklı ülkelerde sistem kurulumu yaparken düzenlemelerle ilgili sorunlarla karşılaşıyor. Gerçek hayattan bir örnek verelim. Kanadalı bir şirketin EN 1434 sertifikalı bir ölçüm cihazı vardı ve bu cihaz OIML R75 testini geçemedi. Neden? Çünkü standartlar arasında minimum sıcaklık farkı gereksiniminde fark vardı (bazıları 3K istiyordu, diğerleri 5K gerektiriyordu). Bu durum yaklaşık 2,1 milyon dolar değerindeki bir jeotermal projede büyük sorunlara yol açtı ve proje sonunda tam on bir hafta gecikti. Bu tür durumlar, uluslararası standartların uyumlu hale getirilmesi konusunda karşılaşılan daha büyük sorunun bir göstergesidir.

Sensör Yerleşimi, Hizalama ve Çevresel Etkiler

Akışkanlar dinamiği araştırmalarına göre, doğru kurulum geometrisi çok önemlidir ve konumlandırma hataları sahada yapılan ölçümlerdeki tutarsızlıkların %10-25'ine neden olur.

Hidrolik Isıtma Sistemlerinde Yaygın Sensör Hizalama Sorunları

Sıcaklık sensörü çiftlerinde 3°'yi aşan eksenel hizalama hataları, EN 1434 protokollerine göre 0.4 K'lık hatalara eşdeğer termal profil bozulmalarına neden olur. Glikol bazlı sistemlerde açısal hizalama hatası, akış simetrisini %18 oranında düşürür ve son laboratuvar simülasyonlarında gösterildiği gibi kurulum sırasında lazer destekli hizalama araçlarının kullanımının önemini ortaya koyar.

Termal Temas Boşluklarının Sıcaklık Farkı Doğruluğuna Etkisi

Boru ile kelepçe tipi sensörler arasında 0,1 mm'lik bir hava boşluğu, ∆T okumalarında %1,2–1,8 aralığında belirsizlik oluşturur. Alan verileri, epoksi dolgulu termal arayüzlerin yalnızca mekanik sabitlemeye kıyasla ısı iletkenliğini %37 artırarak ölçüm doğruluğunu önemli ölçüde artırdığını göstermektedir.

Debi Sensörü Yerleşiminin Hız Profili ve Doğruluk Üzerindeki Etkisi

Dirseklerin veya pompaların 5 boru çapı mesafesi içinde debi sensörleri kurmak, hız profillerini bozar ve ultrasonik ölçüm cihazlarında hacimsel olarak %7–12 hata oluşmasına neden olur. 120 HVAC sisteminin 2023 yılında yapılan analizi, yukarı yönde 10D ve aşağı yönde 5D düz boru kuralına uymakla asimetriyi %2'nin altına düşürdüğünü ve ASTM E3137 gereksinimlerini karşıladığını doğrulamıştır.

Vaka Çalışması: HVAC Devresinde Yanlış Sensör Yerleşimi Nedeniyle %12 Fazla Tahmini

Bir hastanenin ısı ölçer cihazı, teknisyenler pompanın çok yakınında yer alan bir vortex (girdap oluşturucu) sensöründe türbülanslı akışı belirleyene kadar tüketimi sürekli olarak yüksek gösterdi. Cihazın borunun 8 çap uzaklık aşağısına taşınması, %12'lik sapmayı ortadan kaldırdı ve bu durum doğru yerleşim protokollerine uymanın faturalandırma doğruluğunu doğrudan nasıl etkilediğini kanıtladı.

Isı Ölçer Performansını Etkileyen Akışkan Özellikleri ve Kurulum Koşulları

Akışkan Yoğunluğu ve Özgül Isı Değişimlerinin Ölçüm Hassasiyetine Etkisi

Termal enerjiyi hesaplama formülü şu şekildedir: Q, rho'nun c_p ile ve delta T ile çarpımına eşittir. Bu, akışkanlarla uğraşırken yoğunluklarının (rho) ve özgül ısı kapasitelerinin (c_p) dikkate alınması gereken çok önemli faktörler olduğu anlamına gelir. Bölge ısıtma sistemleri söz konusu olduğunda, mevsimsel sıcaklık değişimleri aslında oldukça önemli sorunlara neden olur. Su yoğunluğu mevsimler arasında genellikle %4 ila %7 arasında değişir ve bu da hesaplamalara yaklaşık %2.5 artı eksi belirsizlik ekler. Glikol-su karışımlarında durum daha da karmaşıktır. Bunların özgül ısısı normal sudan yaklaşık %18 daha düşüktür ve her mevsimde yazılım telafisi ayarlarına uygun düzeltmeler yapılmadığı takdirde operatörler okumaların %12'ye kadar sapmasına neden olabilir. Bu tür bir hata payı, sistemleri verimli çalışır durumda tutmaya çalışan bakım ekipleri için birçok soruna yol açabilir.

Bölgesel Isıtma Sistemlerinde Glikol-Su Karışımlarının Ölçüm Doğruluğuna Etkisi

Antifriz sistemlere karıştırıldığında, viskozite üzerinde akış sensörlerini tamamen etkisiz hale getiren değişikliklere neden olur. Saf suya kıyasla düzgün akıştan türbülanslı akışa geçiş yaklaşık çeyrek kadar erken gerçekleşir ve bu durum özellikle %40 glikol konsantrasyonunda önemli sonuçlar doğurur. HVAC Standartları Konsorsiyumu'nun 2024 yılında yayınladığı araştırmaya göre bu durum mekanik sayaçların yaklaşık %9 oranında sapmasına neden olur. Yeni nesil ultrasonik sayaçlar dinamik Reynolds sayısı hesaplamaları adı verilen yöntemlerle bu etkiyi telafi etmeye çalışsa da bu cihazlar da sorunlardan tamamen muaf değildir. Özellikle sistemde antifriz karışım oranı değiştiğinde yılda en az bir kez periyodik kontrollerinin yapılması gerekir ve pratik uygulamalarda bu durum çoğu kişinin düşündüğünden daha sık gerçekleşir.

Geçici Koşulların ve Düşük Sıcaklık Farklarının Belirsizliğe Etkisi

Çalışmaya başlama sırasında termal eylemsizlik ∆T < 3°C , mekanik ölçüm cihazlarının %72'sinin belirtilen doğruluk sınıfını aştığı yer. Elektromanyetik ölçüm cihazları daha iyi performans gösterir ve 1°C'lik gradyanlarda bile ±%3 hata oranını korur (EnergoMetrics Raporu 2023). Ancak, tüm ölçüm cihazı tiplerinde sensörler arasındaki senkronizasyon gecikmesi nedeniyle dakikada %10'u geçen debi değişimleri anlık olarak %5-8 arası hatalara neden olur.

Kurulum için En İyi Uygulamalar: Türbülansı En Aza İndirmek ve Boru Kapsamının Doğru Olmasını Sağlamak

Kurulum Faktörü	Optimal Şart	Doğruluk Etkisi
Boru Üstü Uzunluk	≥10× boru çapı	Girdap hatalarını %80 oranında azaltır
Sensör Yönü	Yatay ±5°	Hava kabarcığı birikimini önler (%12 hata riski)
İzolasyon Kapsamı	Tüm borunun kaplanması	Gerçek değerden 0,2°C farkla ∆T ölçümünü korur

2024 yılında yapılan bir saha deneyi, ad-hoc kurulumlara kıyasla EN 1434 yönergelerine sıkı bir şekilde uymak uzun vadeli doğruluğu %18 artırır. Ultrasonik sayaç kullanıcıları, akış asimetrisinin gelişmiş sinyal işleme ile bile transit zamanı ölçümlerini %9-14 bozduğu dikkate alındığında simetrik boru bölümlerini önceliklendirmelidir.

Sıkça Sorulan Sorular (FAQ)

Bir ısı sayacının ana bileşenleri nelerdir?

Bir ısı sayacı genellikle debi sensörlerinden, sıcaklık sensörlerinden ve hesaplayıcılardan oluşur. Bu bileşenler birlikte bir ısıtma sistemindeki termal enerji kullanımını ölçmek ve hesaplamak için çalışır.

Neden sistem seviyesinde kalibrasyon ayrı ayrı kalibrasyondan daha tercih edilir?

Sistem seviyesinde kalibrasyon, işletim sırasında farklı bileşenler arasındaki entegrasyon sorunlarını ve dinamik etkileşimleri dikkate alır ve bileşenlerin tek tek kalibre edilmesine kıyasla yaklaşık %40 oranında daha az hata sağlar.

Isıtma sistemlerinde glikol-su karışımlarının kullanımıyla ilgili zorluklar nelerdir?

Glikol-su karışımları, viskoziteyi ve özgül ısı kapasitesini etkileyebilir ve bu da akış sensörü ölçümlerinde hatalara neden olabilir; doğruluğu korumak için periyodik ayarlamalar ve kontroller gerekebilir.

Uluslararası standartlar ısı sayacı doğruluğunu nasıl etkiler?

Isı sayacı doğruluğu, kalibrasyon ve performansı etkileyen özel gereksinimlere sahip olan EN 1434, OIML R75, ASTM E3137 ve CSA 900.1-13 gibi uluslararası standartlara uyuma bağlıdır.
